SISTEMAS MODULARES A MEDIDA
Trabajamos por la seguridad de las personas
Presentamos un sistema modular de detección de gas basado en la comunicación serie, con un alto grado de versatilidad, de forma que permite realizar instalaciones a medida de las necesidades del cliente, desde una pequeña instalación automática de pocos sensores hasta su integración en sistemas grandes con numerosos sensores y niveles de actuación.
Para su integración en sistemas complejos incorpora protocolos estándar de comunicación industrial, inicialmente modbus rtu, modbus tcp/ip o profinet.

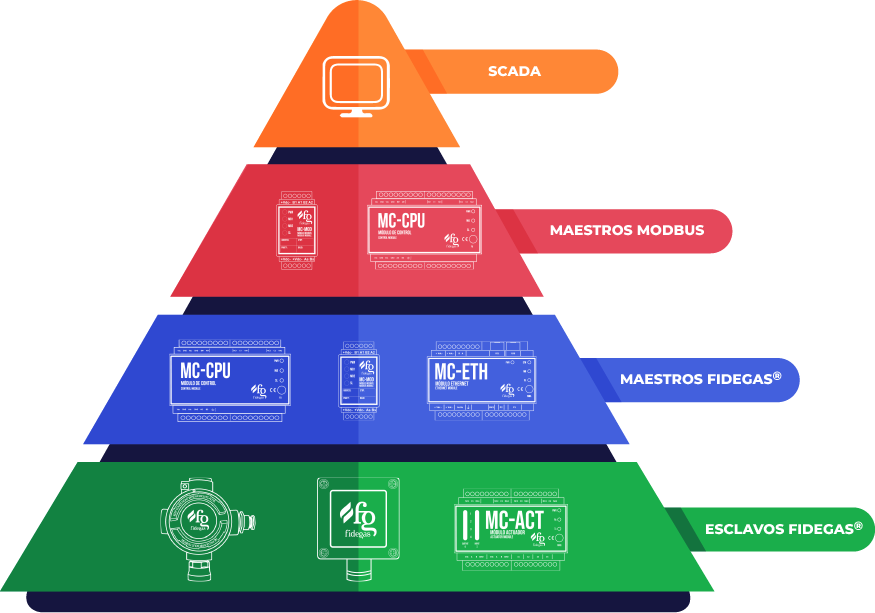

El sistema completo puede estar formado hasta por 4 niveles de jerarquía:
SCADA
En sistemas muy complejos con gran número de dispositivos, la función de control y monitorización suele recaer en algún tipo de SCADA, que son aplicaciones informáticas que permiten la visualización, registro y/o control simultáneo de un gran número de señales. Según necesidades, podrán ser accesibles remotamente vía internet (SCADA WEB) o restringirse el acceso de forma local (SCADA de planta).
MAESTROS
MODBUS
Equipos con protocolo MODBUS de entrada para su conexión con dispositivos de mayor nivel coo SCADA o PLC de planta.
MAESTROS
FIDEGAS®
Equipos con protocolo propietario (Serie Fidegas®) de entrada y algún tipo de estándar industrial como protocolo de salida. Serán empleados para conectar un determinado número de esclavos Fidegas® a un BUS de comunicación industrial y equipos de nivel 3 o 4.
Según las necesidades de la instalación para conectarse directamente con equipos de nivel 4. En algunos casos tendrán poder ejecutivo pudiendo tomar un sistema autónomo con monitorización externa.
ESCLAVOS
FIDEGAS®
Compuesto por sensores de diferentes gases, módulo actuador (MC-ACT), setas de corte, etc.
Existen otro tipo de dispositivos que complementan a los ya escritos.
Complemento: Dispositivo que integra en el bus serial FIDEGAS® pero que no dispone de dirección ni protocolo propios.
Equipos: Pasarela MC-MOD-P
Pasarela: Dispositivo que traduce un tipo de protocolo industrial a otro tipo de protocolo. Normalmente se instalará para la integración de maestros FIDEGAS® en buses de campo diferentes a los que incorporen.
Equipos: MC-ETH-P.
